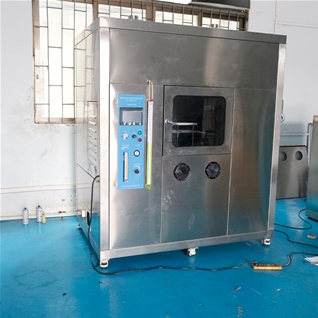

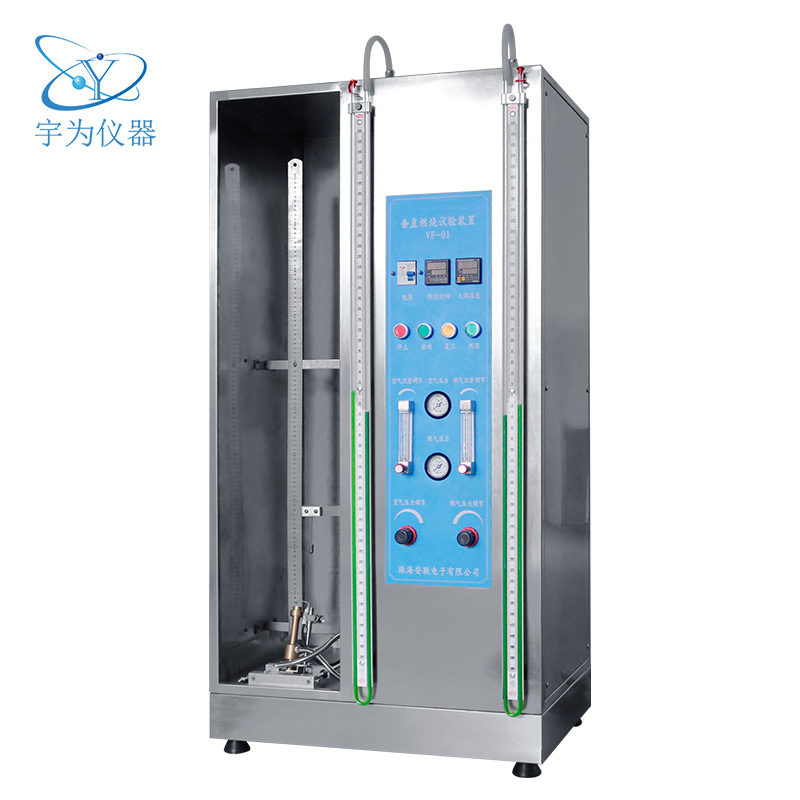

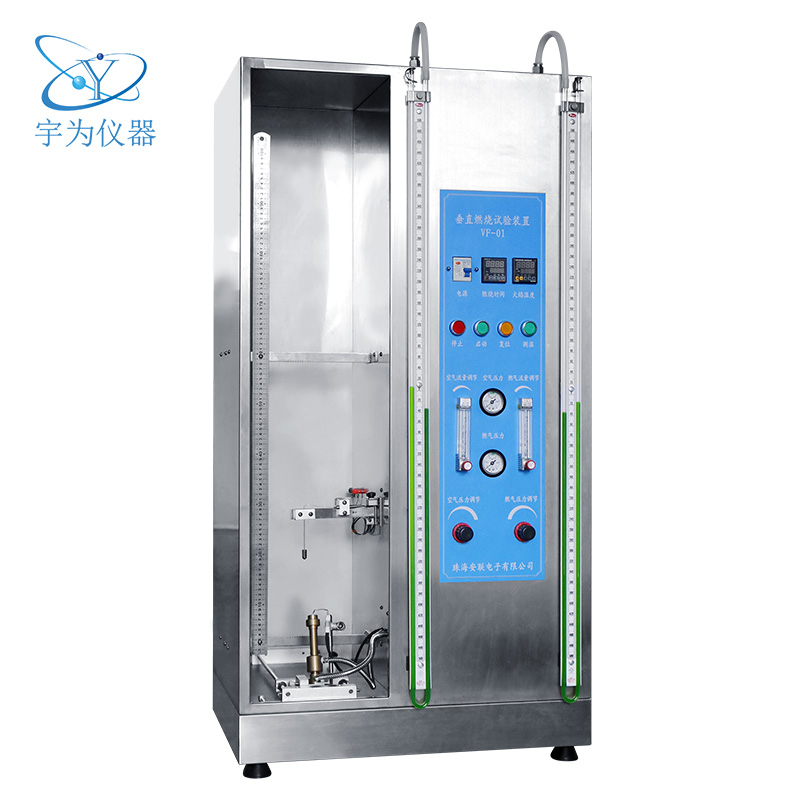

单根电线电缆垂直蔓延燃烧试验装置 YW-1211
所属类别：防火阻燃检测仪器
- 售后QQ：
- 售后QQ：
咨询热线：13642619439
详细内容
符合标准：
GB/T18380.1-2001
IEC60332-1-2
GB/T18380.11-2008 《电缆和光缆在火焰条件下的燃烧试验第11部分：单根绝缘电线电缆火焰垂直蔓延试验 试验装置》
GB/T18380.12-2008《第12部分：单根绝缘电线电缆火焰垂直蔓延试验 1KW预混合型火焰试验方法》
GB/T18380.13-2008《第13部分：单根绝缘电线电缆火焰垂直蔓延试验 测定燃烧的滴落（物/微粒的试验方法》
IEC60332-1-1
IEC60332-1-3
GB/T5169.14
IEC60695-11-2:2003
用途：
用于对单根电线、电缆产品进行垂直燃烧试验，测定其绝缘材料的燃烧特性。
功能：
特点：
主要配置：
|

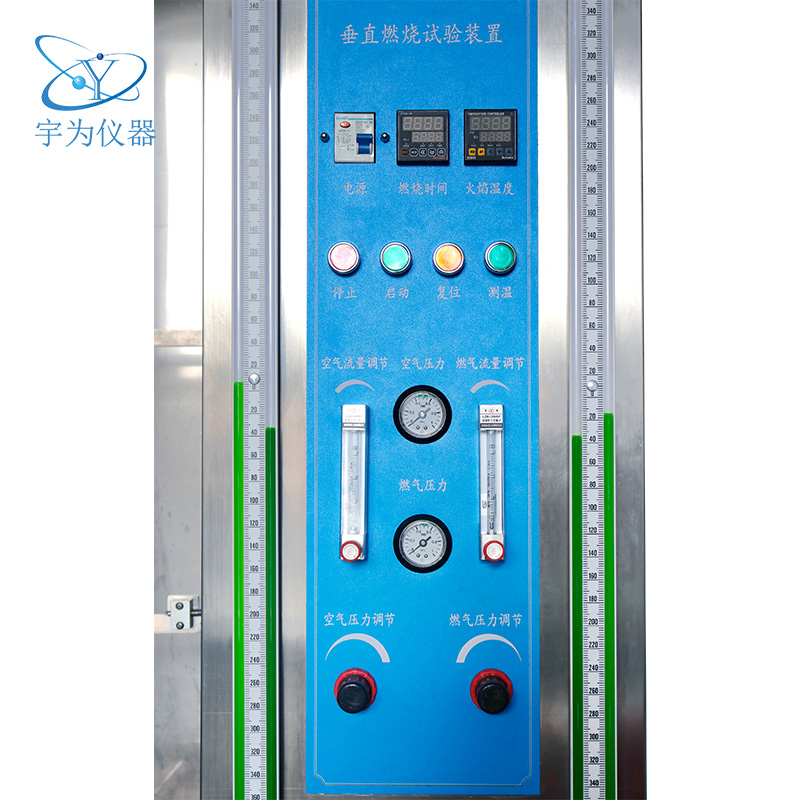

电气控制系统 |
三菱PLC，威伦7寸彩色触摸屏 |
|

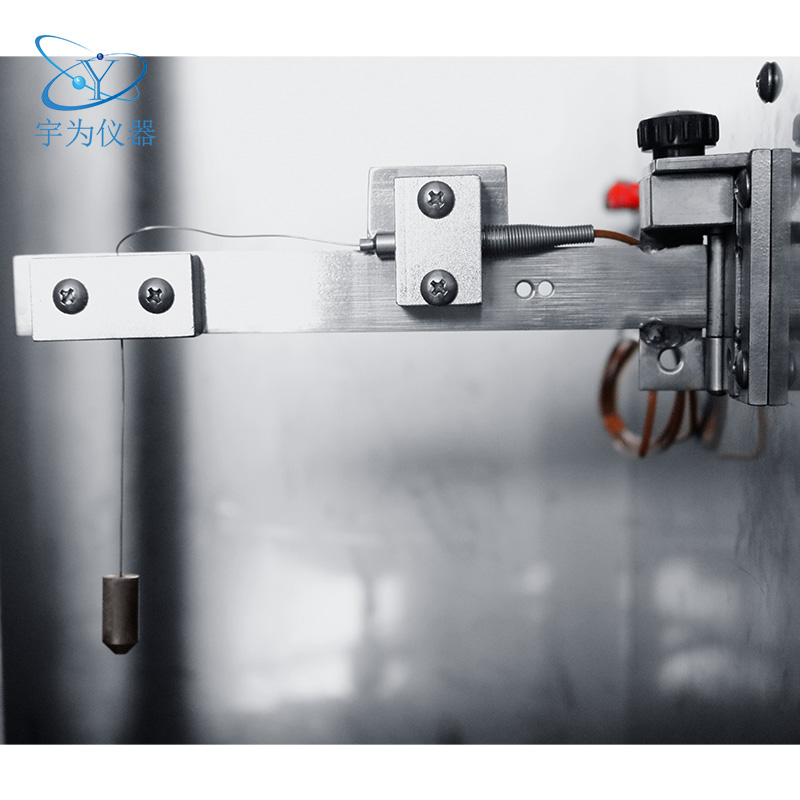

热电偶 |
Φ0.5mm进口铠装热电偶（K型） 德国 |
|
压力表 |
进口SMC日本 |
|
按键台制 |
|
|
流量计 空气流量计 |
日本TOFCO |
|
流量计 燃气流量计 |
日本TOFCO |
|

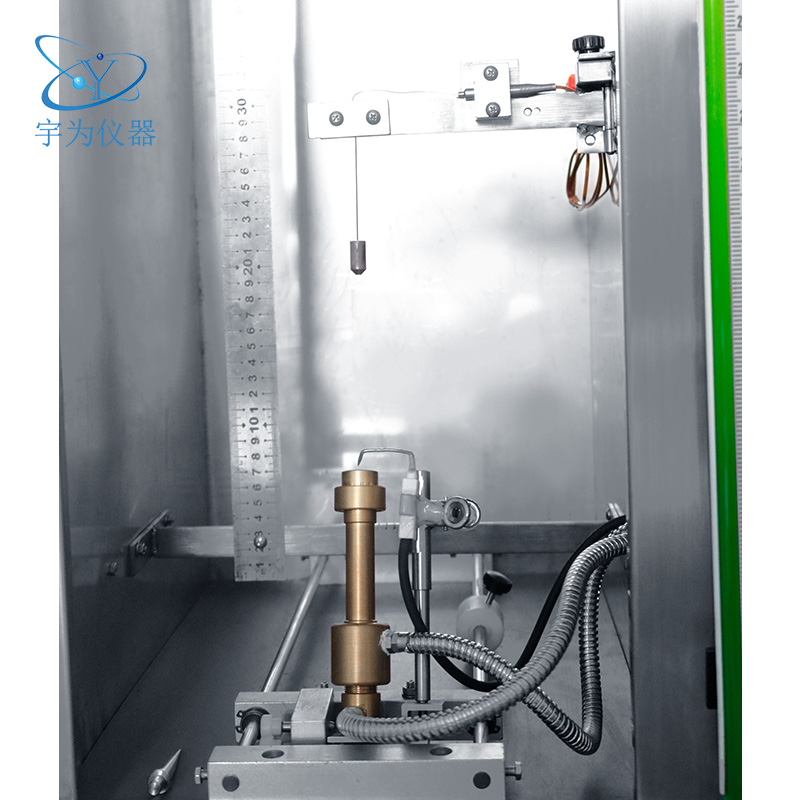

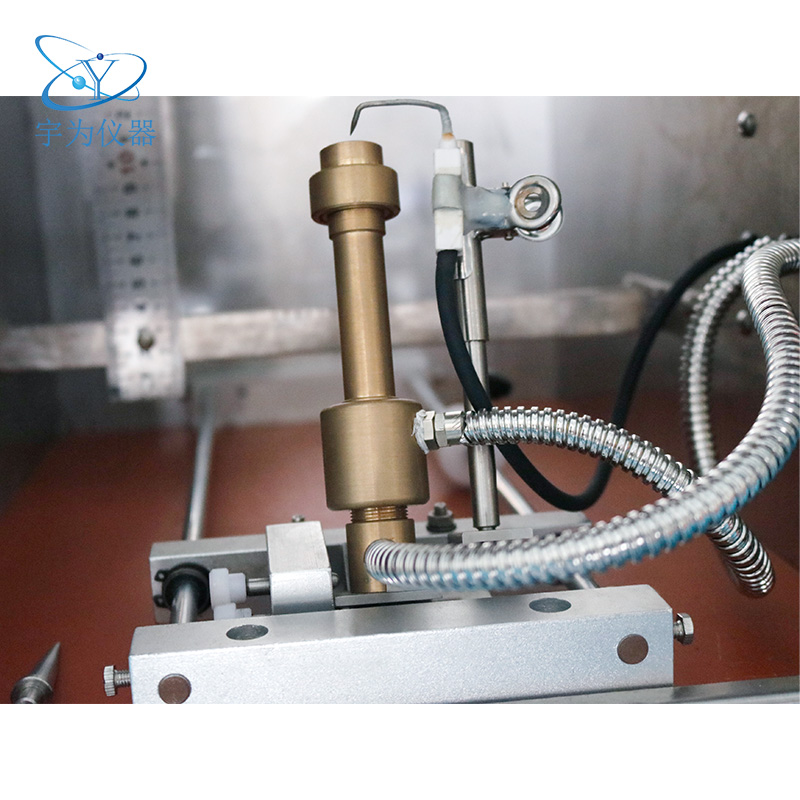

本生灯黄铜 |
内径Φ12mm ± 0.5m |
|
继电器 |
欧姆龙（Omron） |
|
火焰高度规 |
1套配合试验时火焰高度的测量 |
|
试验角度调节装置 |
1套配合试验时本生灯角度的可调 |
|
箱体工艺 |
表面哑光 内喷涂黑色背景 不锈钢304材料制造 |
技术规格及详细参数要求：
|
工作电源 |
220V AC 50HZ |
|
本生灯黄铜 |
内径Φ12mm ± 0.5mm（符合GB/T18380.11） |
|
流量压力 |
带双流量表及压力表（燃气及空气） |
|
温度测试范围 |
0~1000℃ |
|
燃烧时间 |
0.1～999.9S（可预置） |
|
火焰高度 |
20mm±2mm 到190mm±1mm可调 |
|
火焰温度要求 |
从100℃±5℃升到700℃±3℃的时间在45秒±5秒之内 |
|
燃烧角度 |
45° |
|
燃气流量 |
160～1600 ml/min (可调) |
|
空气流量 |
1.5～15l/min (可调) |
|
燃烧室尺寸 |
300×450×1200mm（长×宽×高） |
|
箱体 |
厚1.2mm不锈钢板。 |
|
电线夹具孔径 |
Φ12mm |
|
热电偶 |
Φ0.5mm进口铠装热电偶（K型），德国制造 |
|
火焰功率 |
1KW（本生灯按IEC60695-11-2要求），电子打火 |
|
气体 |
98% 丙烷气40L（因气体有危险性不能长途运输，客户自配)和减压阀一个 |
|
试验装置外形尺寸 |
700×450×1350mm（长×宽×高） |
|
试验装置重量 |
120kg |
|
工作室内的实验台工装 |
必需要具备防锈功能的。 |
|
该设备要配通风橱使用，选购产品（客户自行决定) |
|
