电锤电钻耐久试验装置 YW-1186
所属类别：电动工具检测仪器
- 售后QQ：
- 售后QQ：
咨询热线：13642619439
详细内容
符合标准：
1、GB3883.6-2007《手持式电动工具的安全 第2部分:电钻和冲击电钻的专用要求》第17条款及图101
2、GB3881.7-2012《手持式电动工具的安全 第二部分:锤类工具的专用要求》第17条款
3、IEC60745-2-1
4、IEC60745-2-6
用途：
用于2.5KW以下手持式电动工具耐久性项目的试验
试样范围：
电钻和冲击电钻及电锤
功能：
电锤空载寿命耐久试验台依据IEC60745-2-6图103的标准要求，装载电锤或电钻，使其间歇运行，测试电锤或电钻在正常使用中是否可能出现不符合该标准要求的电气和机械危险。
设备结构：

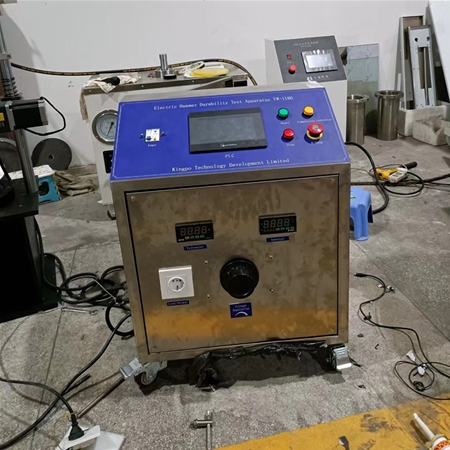

1、电气控制柜
2、三菱PLC控制
3、7寸触摸屏
4、控制面板
5、负载（电压0-250V可调节，带有显示电压电流）
二、机械装置（见图103及图示）
1、360公斤钢底座
2、冲击头
3、钢垫板
4、夹具
测试项目:
1、空载运行试验：
2、所有电锤，包括锤钻，按照图103所示垂直安装在试验器上。在锤钻脱离电锤机构的情况下，先以1.1倍额定电压空载运行12小时，然后以0.9倍额定电压空载运行12小时。每个运行周期由100秒运行期和20秒停歇期组成。
3、试验过程中，在每个电压下，电锤分别以水平、垂直向上、垂直向下三个方向放置，每个方向运行时间约为4小时。
三、负载运行试验：
1、所有电锤，包括锤钻，按照图103所示垂直安装在试验器上，以额定电压或额定电压范围的平均值运行，每次运行6小时，总共进行4次，每次间隔至少为30分钟。在这些试验中，电锤进行间歇运行，每个运行周期由30秒运行期和90秒停歇期组成。
2、试验过程中，通过弹性体对电锤施加保证冲击机构稳定运行的轴向力。可以使用不装在工具内的开关来接通或断开工具。
3、在试验期间，允许更换电刷，并像在正常使用中那样对工具加润滑油和润滑脂。
如果冲击机构在试验中发生机械故障，但不导致可触及部分带电，则允许更换一个新的冲击机构。
技术参数：
|
电源 |
220V/60HZ |
|
气源 |
5~8 bar |
|
电气控制 |
三菱PLC操作、7寸触摸屏操作 |
|
负载电压 |
0-250V可调节，电流可显示 |
|
空载旋转角度 |
0°，90°，180°，可手动正反转 |
|
空载旋转速度 |
0-360°/s可预置 |
|
接通时间 |
0-999.9秒,可预置 |
|
断电时间 |
0-999.9秒,可预置 |
|
试验时间 |
0-9999周,可预置 |
|
总试验时间 |
0-9999周,可预置 |
|
间隔时间 |
0-9999分钟,可预置 |
|
负载压力 |
100,125,150,175,200,250，300,350,400N可预置 |
|
冲击头 |
0.7,1.4,2.3,3.4kg(含连接柄质量)，按表101搭配使用 |
|
钢球 |
Φ38mm |
|
钢垫板 |
100,140,180,220mm，按表101搭配使用 |
|
橡胶盘 |
一套4个，与钢垫板及钢底座匹配 |
|
钢底座 |
自重90kg，配置9个30kg砝码 |
|
设备尺寸 |
电柜60*40*75cm 机架40*40*200cm |
|
设备重量 |
电柜：重约100kg 机架：重约390kg |
