插头插座插销类检测仪
开关插头插座寿命试验机YW-1194

所属类别:插头插座插销类检测仪器

  • 售后QQ: 点击这里给我发消息
  • 售后QQ: 点击这里给我发消息
咨询热线:13642619439
详细内容
符合标准:
GB2099.1-2008第20及21条款
GB15092.1
GB16915.1
IEC60884-1
IEC61058-1
IEC60669-1
用途:
用于家用和类似用途固定式电气装置的开关、插头插座、耦合器进行通断能力、分断容量和正常操作寿命测试
目的:
考核开关及插头插座是否能经得起正常使用中出现机械损坏及电气疲劳破坏,以及有无出现触头粘连现象或长期闭合或断开现象,检验其有无过度磨损和产生其他有害后果。
试样范围:
家用或类似用途的开关、插头、插座、耦合器
结构及功能:
1、采用铝合金机架,不锈钢封板
2、由伺服电机驱动,精密滚珠丝杆及同步带传动,7寸彩色触摸屏操人性化作及强大的数显功能,PLC控制系统。可做按钮开关、拨动开关、跷板开关、旋转开关和插头插座寿命测试
3、配上负载(电阻性、电感性、电容性)可做加载试验,并设有相应的控制系统。
4、可预置试验次数、导通电流时间(开门时间)、试验速率、试验行程和旋转角度(最多可设15个角度)。带有电流显示功能,能显示试样的导通电流。
技术参数:
1电源 AC220V±10%/50HZ
2操作界面 7英寸彩色LCD触摸屏
3驱动方式 伺服电机+滚珠丝杆/同步带或者气动
4控制系统 PLC控制
5、型号参数对照表(可提供定制)

参数/型号

YW-1194

YW-1194A

YW-1194B

YW-1194C

工位

六工位,三工位线性,

三工位旋转,同步控制

二工位,线性同步控制

二工位,一个线性工位,一个旋钮工位,独立控制

三工位,气动,独立控制

试样范围

按钮开关、跷板开关、拨动开关、旋转开关、插头插座

按钮开关、跷板开关、拨动开关、插头插座

按钮开关、跷板开关、拨动开关、旋转开关、插头插座

按钮开关、跷板开关、插头插座

试验次数

0-999999次,可预置

0-999999次,可预置

0-999999次,可预置

0-999999次,可预置

导通时间

0-99.9s,可预置

0-99.9s,可预置

0-99.9s,可预置

0-99.9s,可预置

线性行程

0-100mm,可预置

0-100mm,可预置

0-100mm,可预置

100mm

旋转角度

0-360°,可预置

-

0-360°,可预置

-

试验速率

15次/min、7.5次/min、30次/min

15次/min、7.5次/min、30次/min

15次/min、7.5次/min、30次/min

15次/min、7.5次/min、30次/min

试样夹具

XYZ三轴夹具

XYZ三轴夹具

XYZ三轴夹具

XYZ三轴夹具

试验机构

(多配)

按钮开关推杆、拨动开关机构、跷板开关滑轮机构

按钮开关推杆、拨动开关机构、跷板开关滑轮机构

按钮开关推杆、拨动开关机构、跷板开关滑轮机构

按钮开关推杆、跷板开关滑轮机构

负载接口

6路

2路

2路

3路

外形尺寸

重量

WDW=1090*800*700mm

147kg

WDW=880*680*700mm

80kg

WDW=880*680*700mm

80kg

WDW=880*680*700mm

80kg

参考图片:

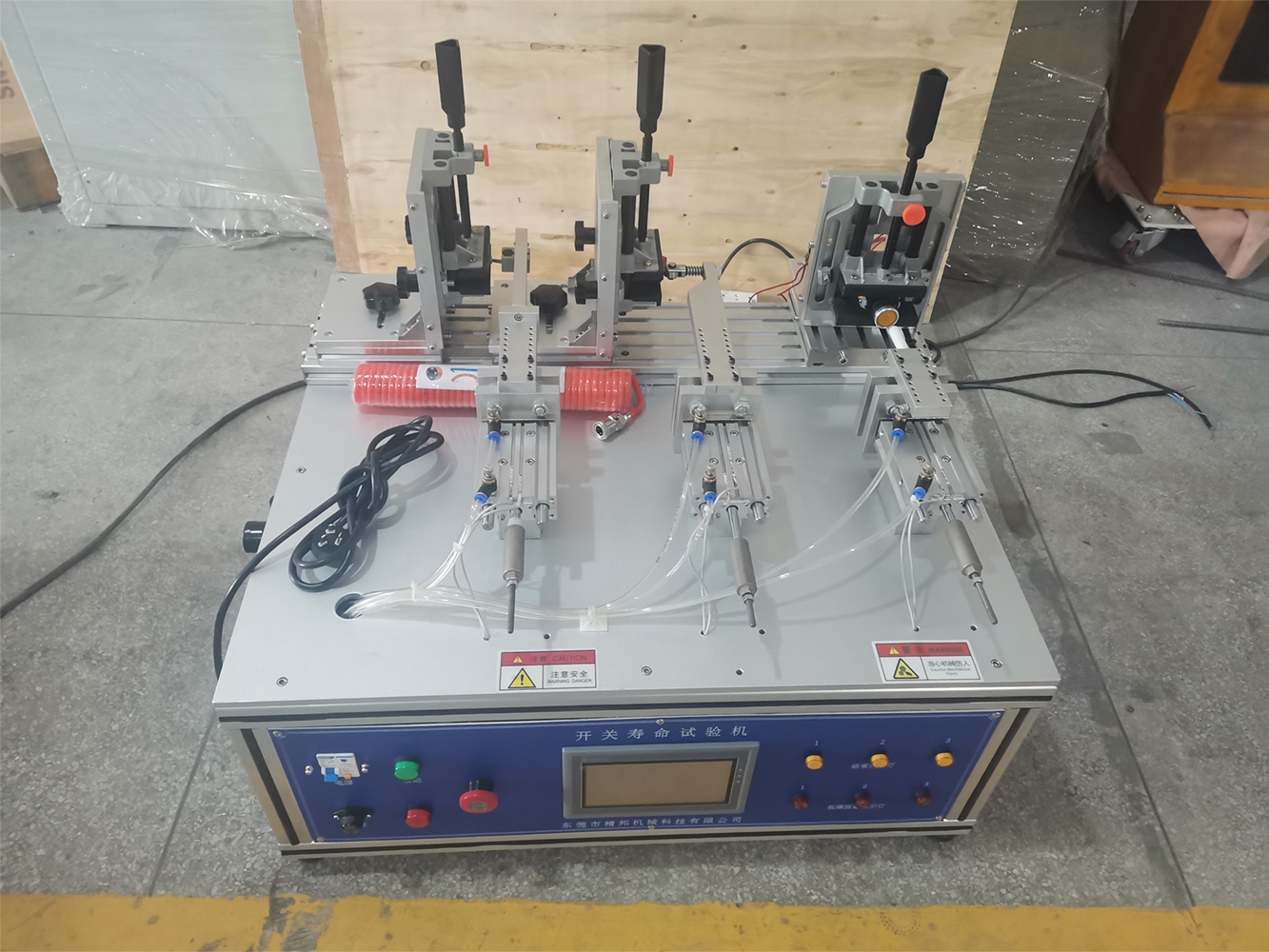

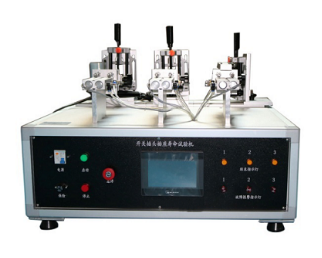

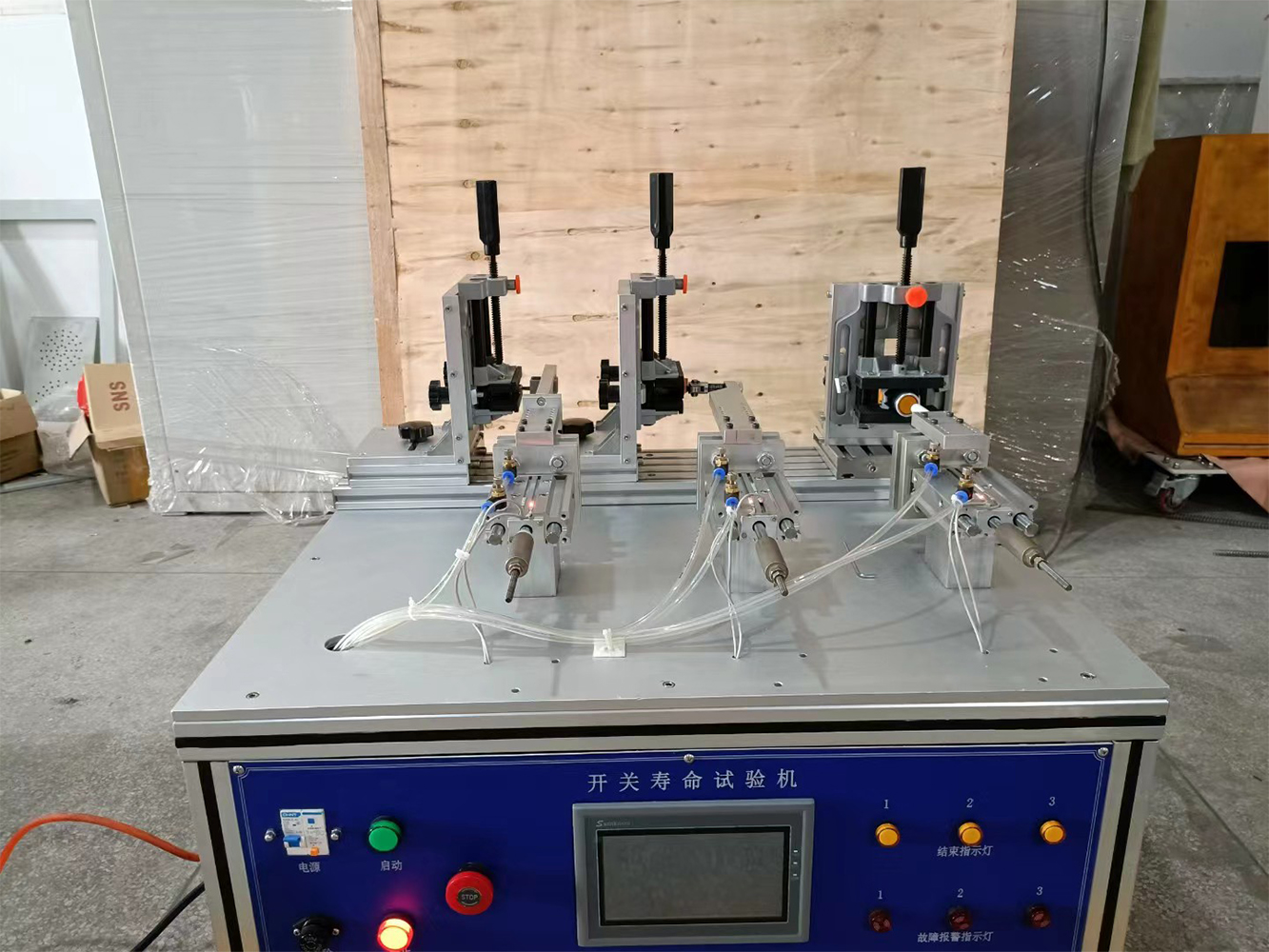

三工位-开关插座寿命试验机YW-1194

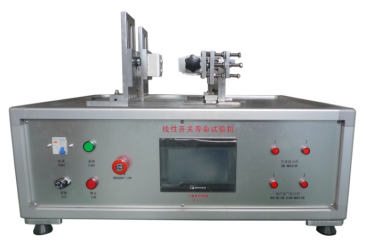

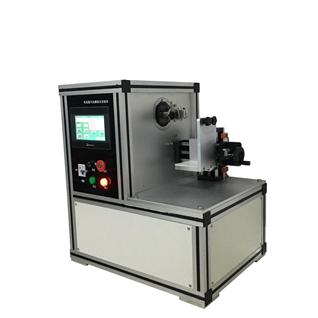

两工位线性,一工位旋转-开关插座寿命试验机YW-1194A

两工位-开关插座寿命试验机 YW-1194B

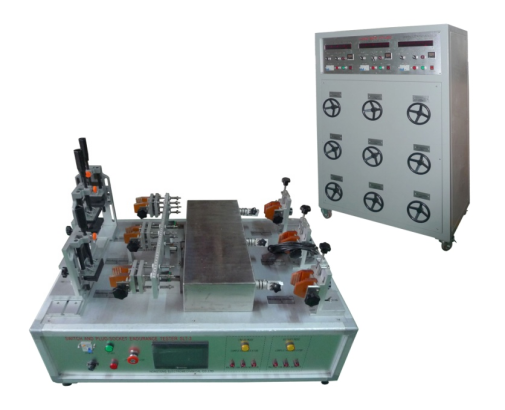

六工位-开关插座寿命试验机(定制,带琴键开关测试)YW-1194C

六工位-开关插座寿命试验机(通用款)
